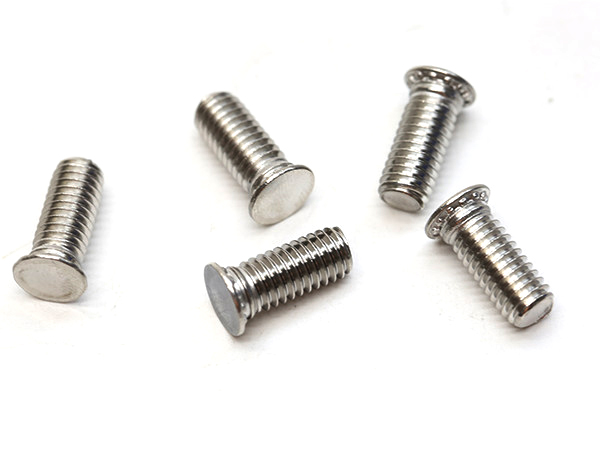

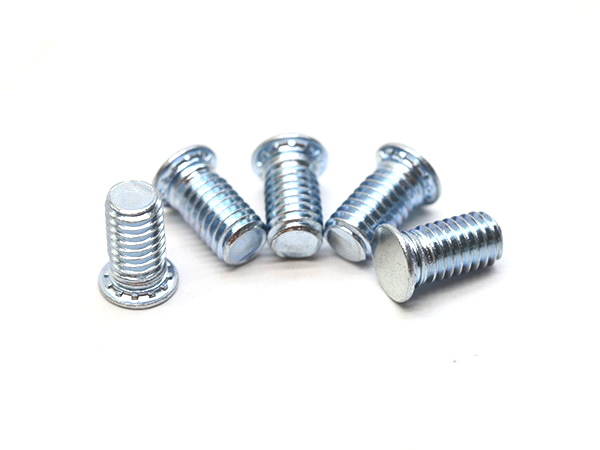

产品描述：压铆螺钉是一款用在钣金上使用的紧固件产品。
压铆螺钉源于美国PEM/TEXRON等公司专业为电信行业、钣金行业、电子电器等产品生产的专用的五金产件，国内目前生产的压铆螺钉都是参考PEM标准生产。
压铆螺钉的材料一般采用碳钢和SUS304不锈钢两种，碳钢材料的压铆螺钉在生产完成后需热处理和镀锌。在使用过程中需在基体上开一个小孔，将压铆螺钉放入孔内，采用铆压设备平行的均匀的在头部平压，因压铆螺钉的头部下有齿纹压花，当压入后，基体在压铆螺钉的周围产生变形，和齿纹发生咬合现象，从而形成一个牢固的外螺纹。
产品特性：
1、板材背面保持完全嵌平；
2、 高抗扭矩阻力；
3、 装备方便，只需简单压铆；
4、 规格系列化，能满足多种设计要求。
以下为公制规格压铆螺钉标准:单位MM | |||||||||||||||||||
| 螺纹X螺距 | 型号 | 螺纹代号 | 长度码LENG-CODE "L"土0.4 | 最小 | 板孔径 | 连接零的最大孔 | H | S | 最小边距 | ||||||||||
| 碳钢 | 不锈钢 | 板厚 | |||||||||||||||||
THREAD SIZE | 10B21 | SUS304 | CODE | (LENGTH CODE IN MILLIMEATRS) | MAX-HOLE | ||||||||||||||
| 0.08 | 士0.4 | MAX | |||||||||||||||||
M2.5x 0.45 | FH | FHS | M2.5 | 6 | 8 | 10 | 12 | 15 | 18 | — | — | — | — | 1 | 2.5 | 3.1 | 4.1 | 1.95 | 5.4 |
| M3x0.5. | FH | FHS | M3 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | — | — | 1 | 3 | 3.6 | 4.6 | 2.1 | 5.6 |
| M3.5x0.6 | FH | FHS | M3.5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | s | 30 | — | 1 | 3.5 | 4.1 | 5.3 | 2.25 | 6.4 |
| M4x0.7 | FH | FHS | M4 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1 | 4 | 4.6 | 5.9 | 2.4 | 7.2 |
| M5x0.8 | FH | FHS | M5 | — | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1 | 5 | 5.6 | 6.5 | 2.7 | 7.2 |
| M6x 1 | FH | FHS | M6 | — | — | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 1.6 | 6 | 6.6 | 8.2 | 3 | 7.9 |
| M8x 1.25 | FH | FHS | M8 | — | — | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 2.4 | 8 | 8.6 | 9.6 | 3.7 | 9.6 |
| M10x 1.5 | FH | FHS | M10 | — | — | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 2.4 | 10 | 10.6 | 12.7 | 3.7 | 10.6 |
以下为为美制(英制)规格压铆螺钉尺寸规格表,单位:inch英寸， 注:以下长度码仅为代号，实际长度为"L/16"英寸 | |||||||||||||||||||
| 螺纹尺长 | 型号 | 螺纹代号 | 长度码LENG-CODE "L"土0.15 | 最小 | 板孔径 | 连接零的最大孔 | H | S | 最小边距 | ||||||||||
| 碳钢 | 不锈钢 | 板厚 | |||||||||||||||||
THREAD SIZE | 10B21 | SUS304 | CODE | (LENGTH CODE IN MILLIMEATRS) | |||||||||||||||
| 0 | 士.015 | MAX | |||||||||||||||||
| 086-56 | FH | FHS | 256 | 4 | 5 | 6 | 8 | 10 | 12 | — | — | — | 0.04 | 0.09 | 0.105 | 0.144 | 0.08 | 0.19 | |
| (#2-56) | FH | FHS | 440 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | NA | 0.04 | 0.11 | 0.135 | 0.176 | 0.09 | 0.22 |
| 112-40 | FH | FHS | 632 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.04 | 0.14 | 0.16 | 0.206 | 0.09 | 0.25 |
| (#4-40) | FH | FHS | 832 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.04 | 0.16 | 0.185 | 0.237 | 0.09 | 0.28 |
| 138-32 | FH | FHS | 24 | — | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.04 | 0.19 | 0.21 | 0.256 | 0.1 | 0.28 |
| (#6-32) | FH | FHS | 32 | — | — | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.04 | 0.19 | 0.21 | 0.256 | 0.1 | 0.28 |
| 164-32 | FH | FHS | 420 | — | — | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.06 | 0.25 | 0.27 | 0.337 | 0.14 | 0.31 |
| (#8-32) | FH | FHS | 518 | — | — | — | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 0.09 | 0.31 | 0.333 | 0.376 | C.15 | 0.33 |
